ТИПЫ КАЛИБРОВ:
Рабочие калибры(2 исполнения)

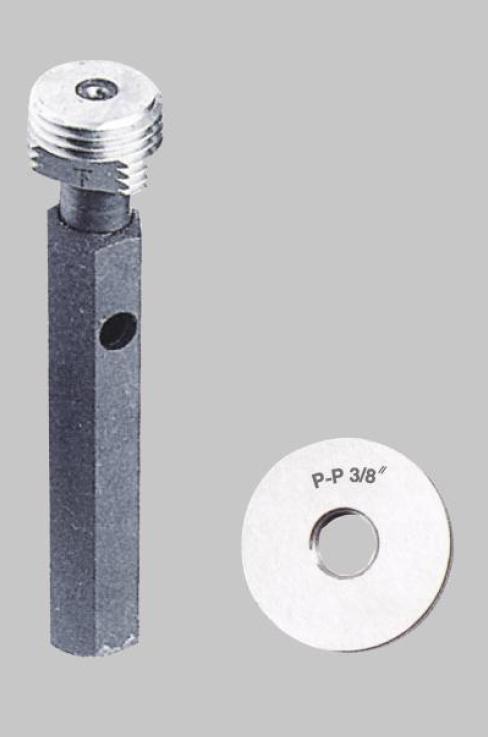

резьбовые конусные калибры (пробки,кольца)-"Р-Р".
гладкие конусные калибры (пробки,кольца)-"Р-Г".
Контрольные калибры (1 исполнение)
резьбовые конусные калибры-пробки "К-Р" для колец
типа "Р-Р".
гладкие конусные калибры-пробки "К-Г" для колец
типа "Р-Г".
Исполнение 1-калибры(пробки,кольца)с измерительной
плоскостью,соответствующей номинальному положению
основной плоскости резьбы.
Исполнение 2-калибры(пробки,кольца)с измерительными
плоскостями,соответствующими номинальному положению
основной плоскости,а также наибольшему и наименьшему
предельным размерам осевого смещения основоной плоскости
резьбы.
ПРЕДЛАГАЕМЫЕ РАЗМЕРЫ:
Размер резьбы
1/16",1/8",1/4",3/8",1/2",3/4",
1",1 1/4",1 1/2",
2"
Шаг резьбы
0,941;1,411;1,814;2,209

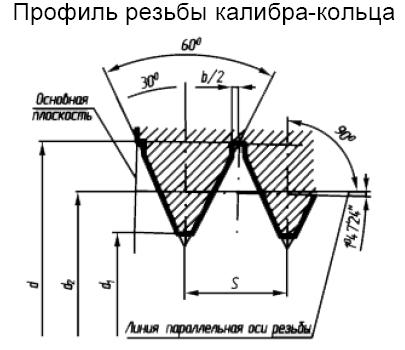

Угол профиля
60º
|
