Калибры для метрической резьбы

Калибры для контроля метрической (правой, левой) резьбы, выполненные по ГОСТ 18465-73, ГОСТ 18466-73.
Допуски по ГОСТ 24997-81

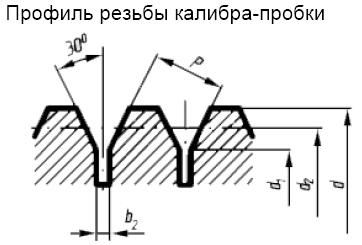

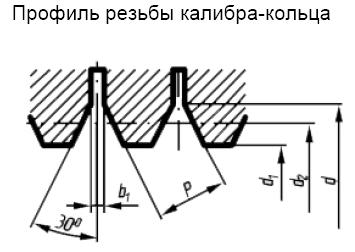

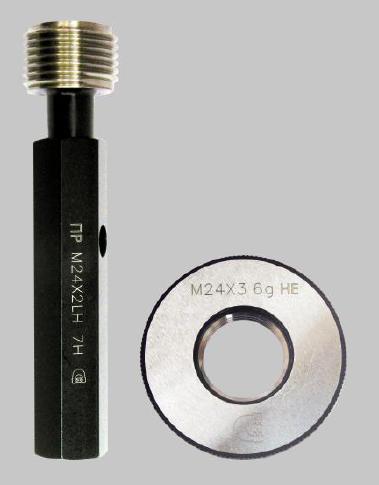

		ВИДЫ КАЛИБРОВ: Резьбовые калибры-пробки-"ПР","НЕ". Резьбовые калибры-кольца-"ПР","НЕ". Контрольные калибры-пробки для резьбовых колец-"КПР-ПР","КПР-НЕ", "КНЕ-ПР", "КНЕ-НЕ". Контрольные калибры-пробки для контроля износа резьбовых колес-"К-И","КИ-НЕ". ДИАПАЗОН ПРЕДЛАГАЕМЫХ КАЛИБРОВ: калибры-пробки от 1,4мм до 300мм калибры-кольца от 1,4мм до 300мм. ПРИМЕРЫ ОБОЗНАЧЕНИЯ: Калибр-пробка М 10х1,0 6H ПР Калибр-пробка двустор.М 10х1,0 6G ПР,НЕ. Калибр-кольцо М 10х1 6g ПР. d-номинальный наружный диаметр резьбы, мм d1-номинальный внутренний диаметр резьбы, мм d2-номинальный средний диаметр резьбы, мм b1,b2-ширина канавки резьбового калибра-кольца и калибра-пробки, мм P-шаг резьбы, мм































В соответствии с ГОСТ 18465-73, 18466-73 калибры для контроля метрической резьбы изготавливаются
со следующими полями допусков:

    КАЛИБРЫ-ПРОБКИ ПР, НЕ:             КАЛИБРЫ-КОЛЬЦА ПР,НЕ;КОНТРОЛЬНЫЕ ПРОБКИ:
    Размеры      Размеры               Размеры        Размеры       Размеры
от 1 до 2,5мм  от 3 до 200мм        от 1 до 2,5мм   от 3 до 7мм   от 8 до 300мм
4H5H;5H      4H5H;5H               4h;6h;8h6h     4h;6h;8h6h    4h;6h;8h;6g;8g
6H           6H;7H                 6g             6g            6e
6G           6G;7G                                6e            6d
