ТИПЫ КАЛИБРОВ:
Рабочие калибры (2 исполнения)

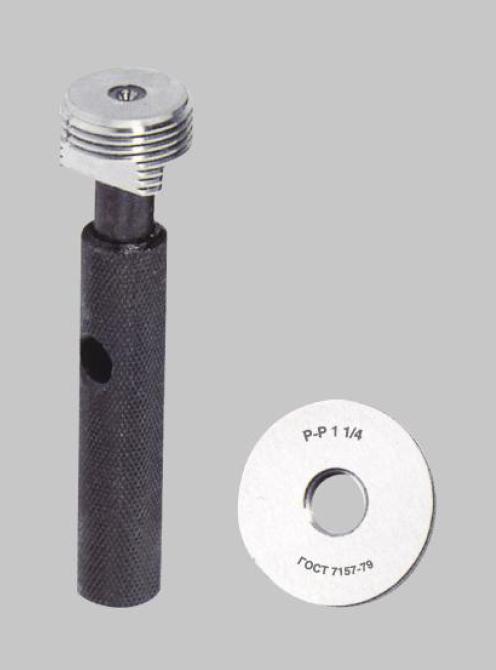

резьбовые конусные калибры (пробки,кольца)-"Р-Р".
гладкие конусные калибры (пробки, кольца)-"Р-Г".
Контрольные калибры (1 исполнение)
резьбовые конусные калибры-пробки "К-Р" для колец
типа "Р-Р".
резьбовые конусные калибры-пробки "К-Г" для колец
типа "Р-Г".
Исполнение 1-калибры(пробки,кольца)с измерительной
плоскостью,соответствующей номинальному положению
основной плоскости резьбы.
Исполнение 2-калибры(пробки,кольца)с измерительными
плоскостями,соответствующими номинальному положению
основной плоскости,а также наибольшему и наименьшему
предельным размерам осевого смещения основоной плоскости
резьбы.
Размер резьбы
1/16",1/8",1/4",3/8",1/2",3/4",
1",1 1/4",1 1/2",
2",2 1/2",
3",3 1/2",
4",5",6"
Шаг резьбы
0,907;1,337;1,814;2,309
Угол профиля
55º
|
